J24W/H型角式針型閥具有密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用等優點。安裝時應使介質的流向與閥體上的箭頭方向一致。屬于手動截止閥可安裝在管路的任何位置上。
一、技術概括
1. 制造標準：GB/T12224-2005 JB/T7747-1995
2. 連接形式：接管對焊連接
3. 結構特征：錐面密封，活動閥瓣，直角式
4. 閥門檢驗和試驗：GB/T13927-1992
5. 公稱壓力：≤10000Psi，1.6-42MPA
6. 適用工作溫度：-60℃～+900℃
7. 適用介質：水，油，氣等腐蝕性與非腐蝕性介質
8. 公稱通徑：DN6,DN10,DN15,DN20,DN25等

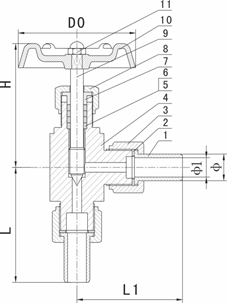

二、主要零件材料Materials for main parts
|
序號 NO. |
零件名稱 Part name |
材質 Material |
|
1 |
焊接接管 Weld tube |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
平墊圈Plain washer |
PTFE RTFE |
|
3 |
連接螺母 Connector Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
閥體 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
5 |
填料墊 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) |
|
6 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
7 |
填料壓蓋 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
8 |
鎖緊螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
閥桿 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
手輪 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
帶帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
三、主要性能規范Chief property and specifieation
|
型號Type
|
公稱壓力(MPa)
Nominal pressure |
試驗壓力PS(MPa)Test pressure
|
工作壓力(MPa)
Working pressure |
工作溫度(℃)
Working temperature |
適用介質Applicable mediun
|
||
|
殼體Shell
|
密封（液）Seal
|
密封（氣）Seal
|
|||||
|
J24W-160P-DN3
|
16.0
|
24.0
|
17.6
|
0.6
|
16.0
|
P≤200℃
|
液化石油氣水、油品等Petroleun gas Water,Oil etc.
|
|
J24W-320P-DN6
|
32.0
|
48.0
|
35.2
|
0.6
|
32.0
|
C≤425℃
|
|
|
型號Type
|
公稱直徑DN(mm)
Nominaldameter |
尺寸Dimensions
|
重量(Kg)Weight
|
|||||
|
L1
|
Do
|
D2
|
H
|
H1
|
D1
|
|||
|
J24W-160P-DN3
|
3
|
80
|
65
|
159
|
170
|
14
|
3
|
1.0
|
|
J24W-320P-DN6
|
6
|
80
|
65
|
159
|
170
|
14
|
6
|
1.0
|
