　　GMJ11H/F型高密封取樣閥高密封取樣閥是測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作為開啟或切斷管道通路用。具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。針形截止閥的密封性良好，安裝時應使介質的流向與閥體上的箭頭方向一致。手動截止閥、球閥可安裝在管路的任何位置上。
作　　用：開啟或切斷管道中的流體介質
適用介質：水、油品、蒸汽、石油氣等。
應　　用：針型閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥。儀表針型閥是儀表測量管路系統中重要組成部分。
優　　點：針型閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.針型閥形與壓力表配合使用是最合適的了.一般的針型閥形都做成螺紋連接。

技術參數：

1）針型閥價格由口徑、材質、壓力的不同而異，恕不公布價格！
2）連接形式：法蘭、絲扣（內螺紋）、外螺紋、卡套、焊接
3）傳動方式：手動
4）工作溫度：-29℃～+538℃
5）材 質 有：碳鋼、不銹鋼、球墨鑄鐵、灰鑄鐵及其他特殊鋼；
6）制造標準：GB/T12224-2005 JB/T7747-1995
7）結構特征：軟硬雙密封,活動閥瓣
8）閥門檢驗與試驗：GB/T13927-1992
9）公稱壓力：≤10000Psi
10）適用介質：水,油,氣等腐蝕性與非腐蝕性介質
11）公稱通徑：DN6,DN10,DN15,DN20,DN25等

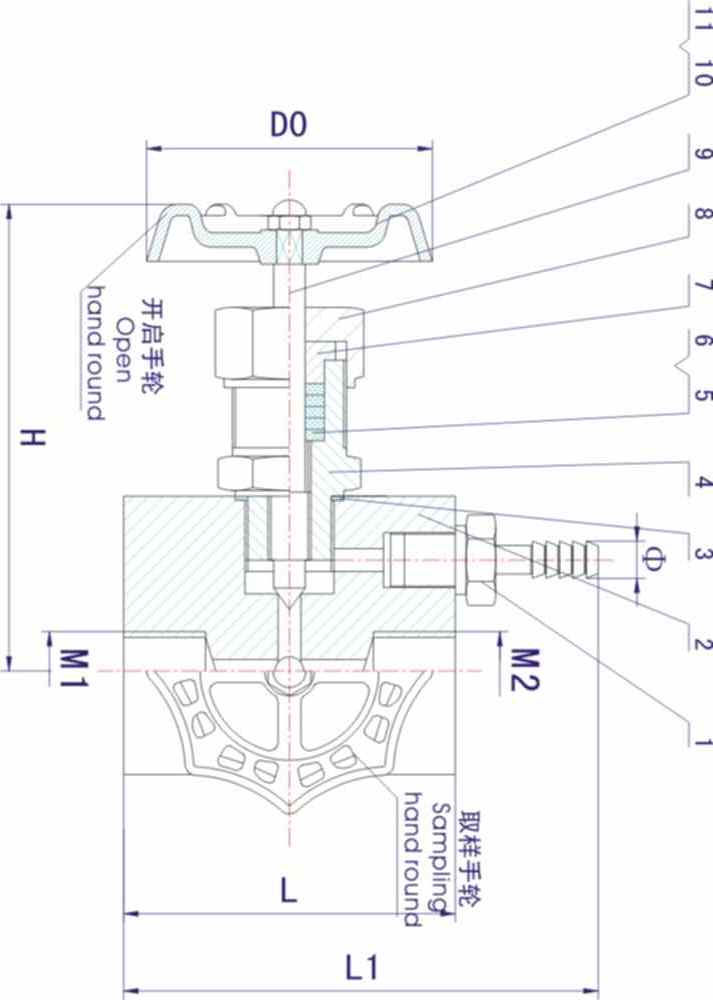

主要零件材料/Materials of main parts

序號 NO.	零件名稱 Part name	材質 Material
1	取樣管 Sampling tube	20# A105 SS304 SS304L SS316 SS316L
2	閥體 Body	20# A105 SS304 SS304L SS316 SS316L
3	閥蓋墊片 Bonnet Gasket	紫銅（Red copper） PTFE RTFE
4	閥蓋Bonnet	20# A105 SS304 SS304L SS316 SS316L
5	填料墊 Packing Seat	PTFE 柔性石墨（Expanded Graphite） 金屬盤根（Matel and Graphite）
6	填料 Packing	PTFE 柔性石墨（Expanded Graphite）
7	填料壓蓋 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
8	鎖緊螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
9	閥桿 Stem	20# A105 SS304 SS304L SS316 SS316L
10	手輪Handle	20# A105 SS304 SS304L SS316 SS316L
11	帶帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

型號 ITEM NO.	公稱通徑 DN	M1	M2	?	L	L1	H	D0
GMJ11F/H-1	DN6	G1/2	M20X1.5	?10	70	153	110	?60

訂貨時請注明以下內容：
1、①產品名稱與型號 ②公稱直徑 ③工作壓力 ④介質溫度 ⑤連接方式 ⑥操作方式
2、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖
