名稱：JJM1壓力表針型閥
編號 : JJM1
分類 : 針型閥
日期 : 2015-01-12
價格 : 0.00

詳細介紹

　　JJM1壓力表針型閥比其他類型的閥門能夠耐受更大的壓力，密封性能好，所以一般用于較小流量且較高壓力的氣體或者液體介質的密封。針型閥與壓力表配合使用是最合適的。一般的針型閥形都做成螺紋連接。

公稱壓力：PN2.5 PN4.0 PN6.4 PN16 PN32Mpa
公稱通徑：DN5～DN25
適用介質：油﹑水﹑氣等多種非腐蝕性或腐蝕性介質
適用溫度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等
制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov

一、主要零件材料：

零件名稱

Part name

閥桿、閥蓋、螺栓Body,Bonnet bolt

閥桿、閥瓣密封圈Stem,Disc,Gasket

填料
Packing

墊片
Gasket

手柄
Hande

JJM1-160-DN5

鉻鎳不銹鋼Cr.NiStainlesss steel

不銹鋼
Stainless steel

聚四氧乙稀、柔性石墨PTEF,Soft graphite

橡膠石棉板Latex asbestos

優質碳鋼
High grade
Garbon steelll

二、主要性能規范：

型號 Type	公稱壓力 (MPa) Nominal pressure	試驗壓力PS(MPs) Test pressure			工作壓力(MPa) Working pressure	工作溫度(℃) Working temperature	適用介質Applicable mediun
		殼體Shell	密封（液）Seal	密封（氣）Seal
JJM1-160-DN5	16.0	24.0	17.6	0.6	16.0	P≤200℃	液化石油氣水、油品等Petroleun gas Water, Oil etc.
						C≤425℃

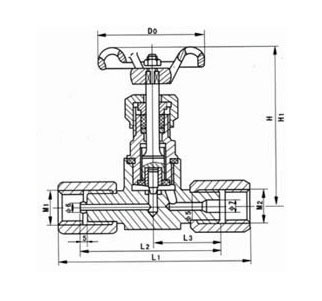

三、主要外形及連接尺寸：

型號Type	公稱直徑DN(mm)Nominal dameter	尺寸Dimensions								重量(Kg)Weight
型號Type	公稱直徑DN(mm)Nominal dameter	L1	Do	L2	H	H1	L3	M1	M2	重量(Kg)Weight
JJM1-160	5	116	65	85	98	105	40	M20×1.5左	M20×1.5	1.0

訂貨時請注明以下內容：
1、①產品名稱與型號 ②公稱直徑 ③工作壓力 ④介質溫度 ⑤連接方式 ⑥操作方式
2、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖
聯系電話：86-0517-86994588 聯系人手機：13915185455/陳工
圖紙傳真：86-0517-86994577
公司郵箱：hs@yb-6.com
